Разработка технологии контактной сварки контейнера
Выпускная квалификационная работа 75 с., 9 рис., 27 табл., 22 источников, 13 листов демонстрационного материала (слайдов).
Ключевые слова: контактная сварка, пищевой контейнер, приспособление для сварки, рельефный способ сварки.
Цель работы – разработать технологию контактной сварки пищевого контейнера.
В результате выполнения дипломной работы была разработана конструкция пищевого контейнера. Подобран материал контейнера, выбраны способы сварки, разработан комплект конструкторской документации на изделие и приспособление для сварки.
В ходе работы были рассчитаны режимы сварки и проведены натурные эксперименты по получению сварного соединения многоточечным способом.
Для проверки качества сварных соединений были проведены контрольные испытания на скручивание и металлографическое исследование.
В результате экономической оценки было выявлено, что использование многоточечной сварки рельефным способом выгодно.
5000руб.
Введение 10
1 Описание конструкции 11
1.1 Выбор материала и оценка свариваемости 11
1.2 Обоснование выбора способов сварки 14
1.3 Описание способов сварки 14
1.3.1 Характеристика аргонодуговой сварки неплавящимся электродом 14
1.3.2 Характеристика рельефной сварки 15
1.4 Выбор и расчет основных параметров режима сварки 16
1.4.1 Режимы сварки рельефным способом 16
1.4.2 Режимы аргонодуговой сварки 20
1.5 Выбор машины для сварки 20
1.5.1 Для сварки рельефным способом 20
1.5.2 Для аргонодуговой сварки 22
2 Экспериментальная часть 25
2.1 Контрольные опыты 25
2.2 Металлографическое исследование 28
3 Конструкторская часть 32

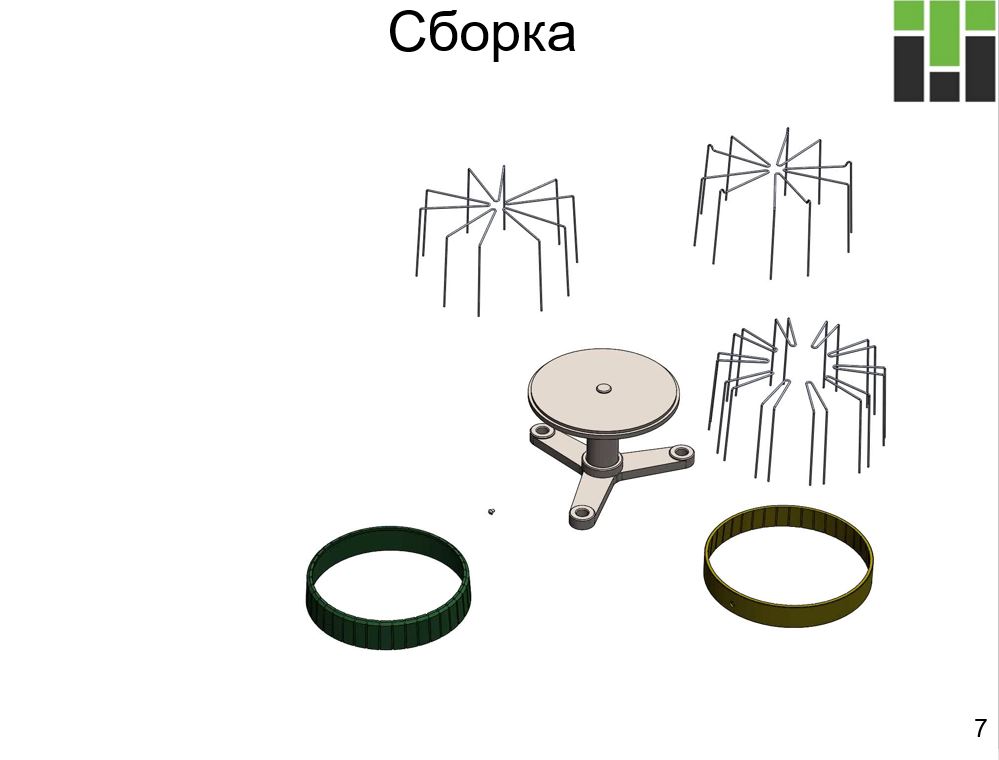

3.1 Сборка 32
3.2 Сварка 32
3.3 Электроды 35
3.4 Расчет необходимого диаметра шара шаровой опоры 36
3.5 Проектирование изделия и электрода 38
4 Финансовый менеджмент, ресурсоэффективность и ресурсосбережение 39
4.1 Исходные данные для проведения сравнительного анализа 39
4.2 Нормирование технологического процесса 39
4.3 Экономическая оценка сравниваемых способов сварки 43
4.4 Экономическая оценка эффективности инвестиций 46
5 Социальная ответственность 51
5.1 Производственная безопасность 51
5.1.1 Анализ выявленных вредных и опасных факторов 51
5.1.2 Общие требования безопасности на производстве 52
5.1.3 Шум и вибрации 52
5.1.4 Воздушная среда производственного помещения 54
5.1.5 Освещение 57
5.1.6 Техника безопасности при проведении сварочных работ 60
5.1.7 Пожаро- и взрывобезопасность 62
5.1.8 Электробезопасность 64
5.1.9 Расчет защитного заземления 66
5.2 Экологическая безопасность 68
5.3 Безопасность в чрезвычайных ситуациях 70
5.4 Правовые и организационные вопросы обеспечения безопасности 71
Заключение 73
Список используемых источников 74
Чертежи
Пояснительная записка
Презентация
Доклад
3D модель
