Технология изготовления узлов кабельной эстакады

Выпускная квалификационная работа содержит 98 страниц, 8 рисунков, 39 таблиц, 29 литературных источников, 9 листов демонстрационного материала (слайды).
Ключевые слова: кабельная эстакада, механизированная сварка в углекислом газе, узлы кабельной эстакады.
Объектом разработки является технология для сборки и сварки узлов кабельной эстакады.
Цель работы – разработать технологию для сборки и сварки узлов кабельной эстакады.
Поставленная задача решается тем, что составляется технологическая документация и разрабатываются приспособления для сборки и сварки узлов кабельной эстакады.
Экономическая эффективность оборудования определяется малым сроком окупаемости PP=2,3 года.

5000руб.

Введение 9
1 Описание сварной конструкции 11
1.1 Материал сварной конструкции 12
2 Обоснование выбора способа сварки 13

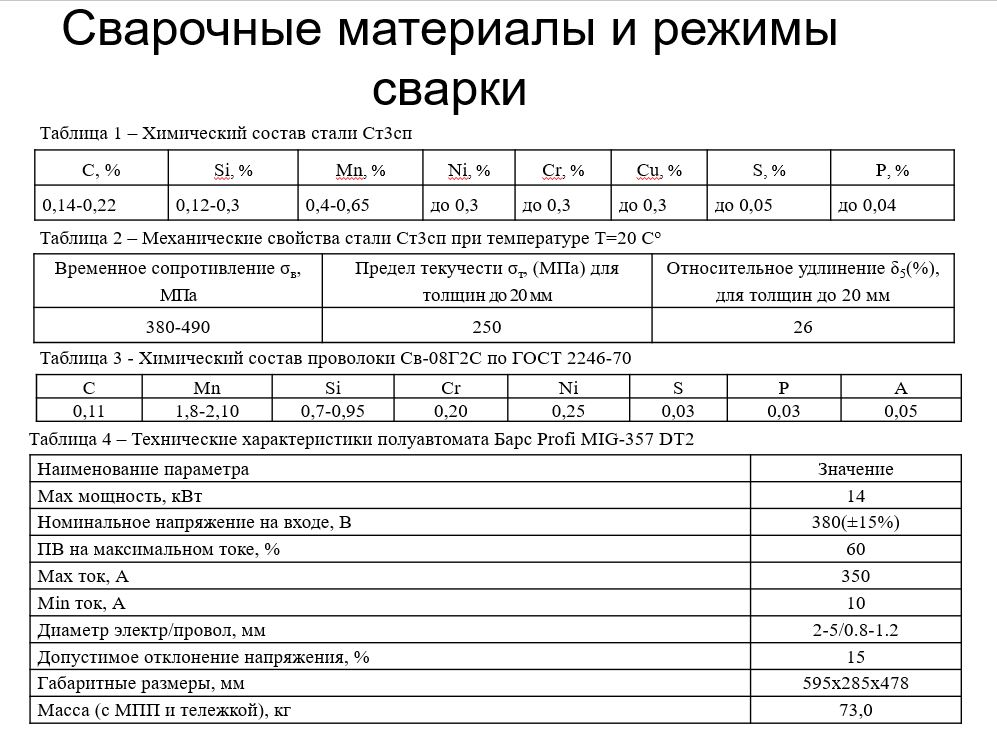

3 Выбор сварочных материалов 18
3.1 Выбор сварочных материалов для ручной дуговой сварки 18
3.2 Выбор сварочных материалов для сварки в среде защитных газов плавящимся электродом 19
4 Технология изготовления 22
4.1 Заготовительные операции 22
4.2 Приспособления и технология сборки и сварки 23
4.3 Расчет режимов сварки для ручной дуговой сварки покрытыми электродами 24
4.4 Для сварки в среде углекислого газа плавящимся электродом 29
5 Выбор источника питания сварочной дуги 36
5.1 Выбор источников питания дуги для ручной дуговой сварки 36
5.2 Выбор источников питания дуги для сварки в среде углекислого газа плавящимся электродом 37
6 Технический контроль качества и исправление брака 41
6.1 Квалификация сварщиков 41
6.2 Сварочные материалы 42
6.3 Операционный контроль 42
6.4 Визуальный контроль и обмер сварных соединений 43
6.5 Ремонт сварных соединений 44
7 Финансовый менеджмент, ресурсоэффективность и ресурсосбережение 45
7.1 Экономическая оценка сравниваемых способов сварки 50
7.2 Экономическая оценка эффективности инвестиций 55
7.3 Расчёт внутренней нормы доходности (IRR) 60
8 Социальная ответственность 64
8.1 Производственная безопасность 64
8.1.1 Промышленная санитария 64
8.1.2 Электробезопасность 66
8.1.2.1 Расчет защитного заземления 67
8.1.3 Пожаробезопасность 70
8.1.4 Освещение 73
8.1.5 Воздухообмен при сварке 74
8.1.6 Техника безопасности на рабочем месте 75
8.2 Экологическая безопасность 76
8.3 Безопасность в чрезвычайных ситуациях 76
6.4 Правовые и организационные вопросы обеспечения безопасности 81
Заключение 83
Список использованных источников 84

Чертежи

Пояснительная записка

Презентация

Доклад

Комплект технологической документации
