Разработка универсального приспособления для сварки контрольных соединений
Выпускная квалификационная работа 84 с., 6 рис., 38 табл., 43 источников, 10 листов демонстрационного материала (слайдов).
Ключевые слова: контрольно-сварные соединения, практический экзамен у сварщиков, приспособление для сварки КСС, катушка трубы.
Цель работы – разработка универсального приспособления для сборки и сварки КСС труб диаметром 273…530 мм. для проведения практического экзамена при аттестации сварщиков.
Данная конструкция приспособления позволит выполнять работы при проведении практического экзамена у сварщиков в различных пространственных положениях (горизонтальное, вертикальное, под углом 45о).
Проведен технико–экономический анализ процесса внедрения приспособления в ООО «ГАЦ ЗСР НАКС» для сварки больших диаметров катушек трубопровода. Дано обоснование эффективности предлагаемого приспособления и малый срок его окупаемости.
5000руб.
Введение 12
1 Литературный обзор 13
1.1 Подготовка сварочных материалов 13
1.2 Подготовка катушки трубы 15
1.3 Входной контроль катушки трубы 15
1.4 Техника безопасности при проведении ПЭ 16
1.5 Процесс проведения практического экзамена 17
1.6 Обзор существующих приспособлений 18
2 Конструкторская часть 21
2.1 Описание приспособления для сварки контрольного образца 21
2.2 Материал элементов приспособления 21
2.3 Свариваемость металла приспособления 23
2.4 Обоснование выбора способа сварки 23
2.4.1 Характеристика ручной дуговой сварки 23
2.4.2 Характеристика сварки в защитном газе 24
2.5 Обоснование выбора сварочных материалов 25
2.6 Расчет режимов 27
2.7 Выбор основного сварочного оборудования 36
3 Технология изготовления приспособления 39
3.1 Заготовительные операции 39
3.2 Сварочные напряжения и деформации 40
3.3 Технический контроль качества и исправление брака 42
4 Финансовый менеджмент, ресурсоэффективность и ресурсосбережение 44
4.1 Нормирование технологического процесса 44
4.2 Экономическая оценка сравниваемых способов сварки 47
4.3 Экономическая оценка эффективности инвестиций 50
5 Социальная ответственность 55
5.1 Производственная безопасность 55
5.1.1 Опасные производственные факторы при сварке 55
5.1.2 Вредные производственные факторы 55
5.1.3 Мероприятия по устранению опасных и вредных факторов 56
5.1.4 Воздушная среда и микроклимат. Вентиляция 58
5.1.5 Электробезопасность 59
5.1.6 Пожарная безопасность 63
5.2 Экологическая безопасность 64
5.3 Безопасность в чрезвычайных ситуациях 65
5.4 Правовые и организационные вопросы обеспечения безопасности 68
Заключение 71
Список используемых источников 72

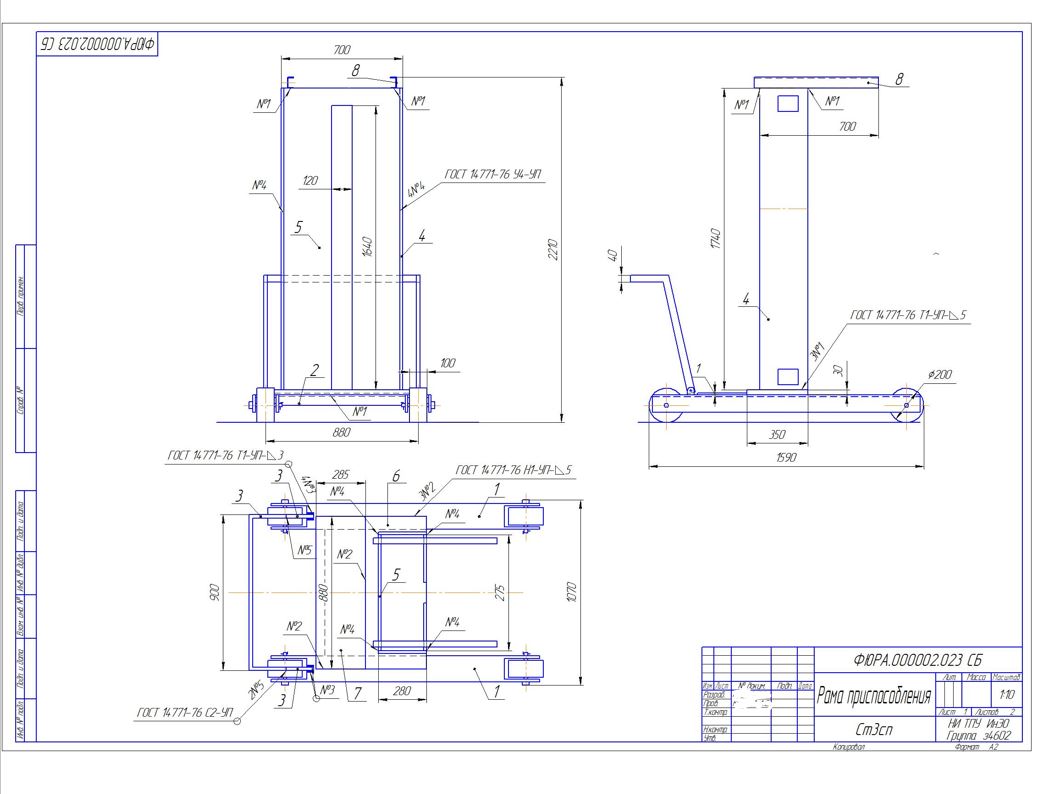

Чертежи
Пояснительная записка
Презентация
Комплект технологической документации
