Приспособление для сборки и сварки колонны

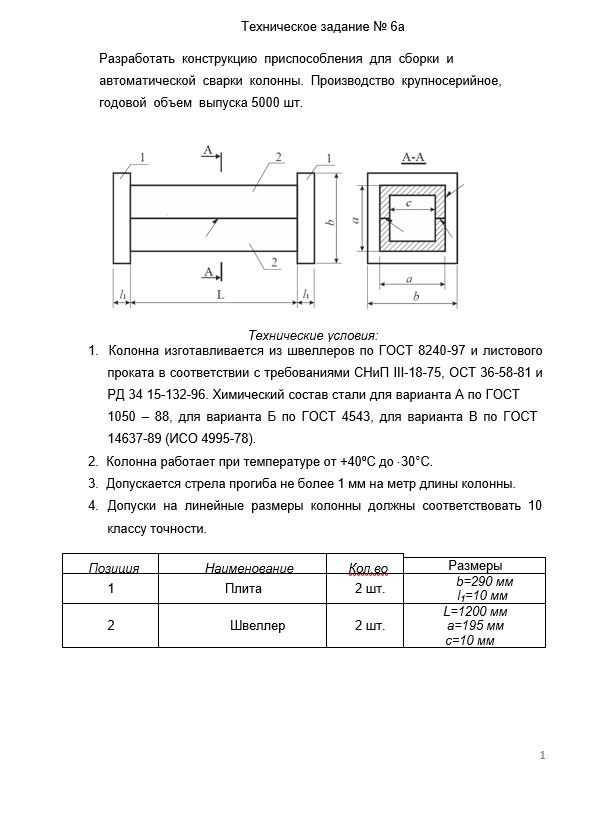

Задание на курсовое проектирование
Разработать конструкцию приспособления для сборки и автоматической сварки колонны. Производство крупносерийное, годовой объем выпуска 5000 шт.
Технические условия:
1. Колонна изготавливается из швеллеров по ГОСТ 8240-97 и листового проката в соответствии с требованиями СНиП III-18-75, ОСТ 36-58-81 и РД 34 15-132-96. Химический состав стали для варианта А по ГОСТ
1050 – 88, для варианта Б по ГОСТ 4543, для варианта В по ГОСТ
14637-89 (ИСО 4995-78).
2. Колонна работает при температуре от +40ºС до — 30°С.
3. Допускается стрела прогиба не более 1 мм на метр длины колонны.
4. Допуски на линейные размеры колонны должны соответствовать 10 классу точности.
Материал: 30ХГСА
Количество страниц — 19. Редактор Microsoft Word 2016. Чертежи в KOMPAS-3D v18.1
1000руб.
1 Общая часть 4
1.1 Назначение и условия эксплуатации конструкции 4
1.2 Технологический процесс сборки конструкции 5
1.3 Выбор сварочных материалов 6
1.4 Режимы сварки 7
1.5 Выбор источника питания для полуавтоматической сварки 7

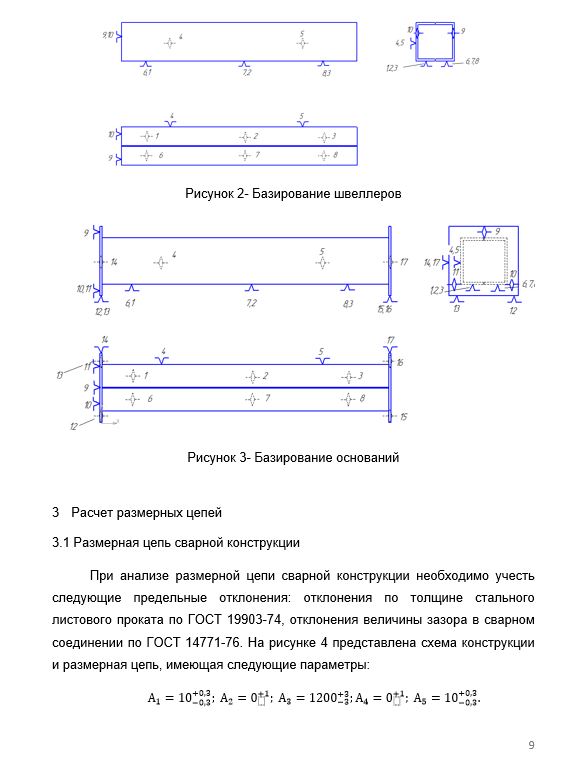

2 Базирование 8
3 Расчет размерных цепей 9
3.1 Размерная цепь сварной конструкции 9

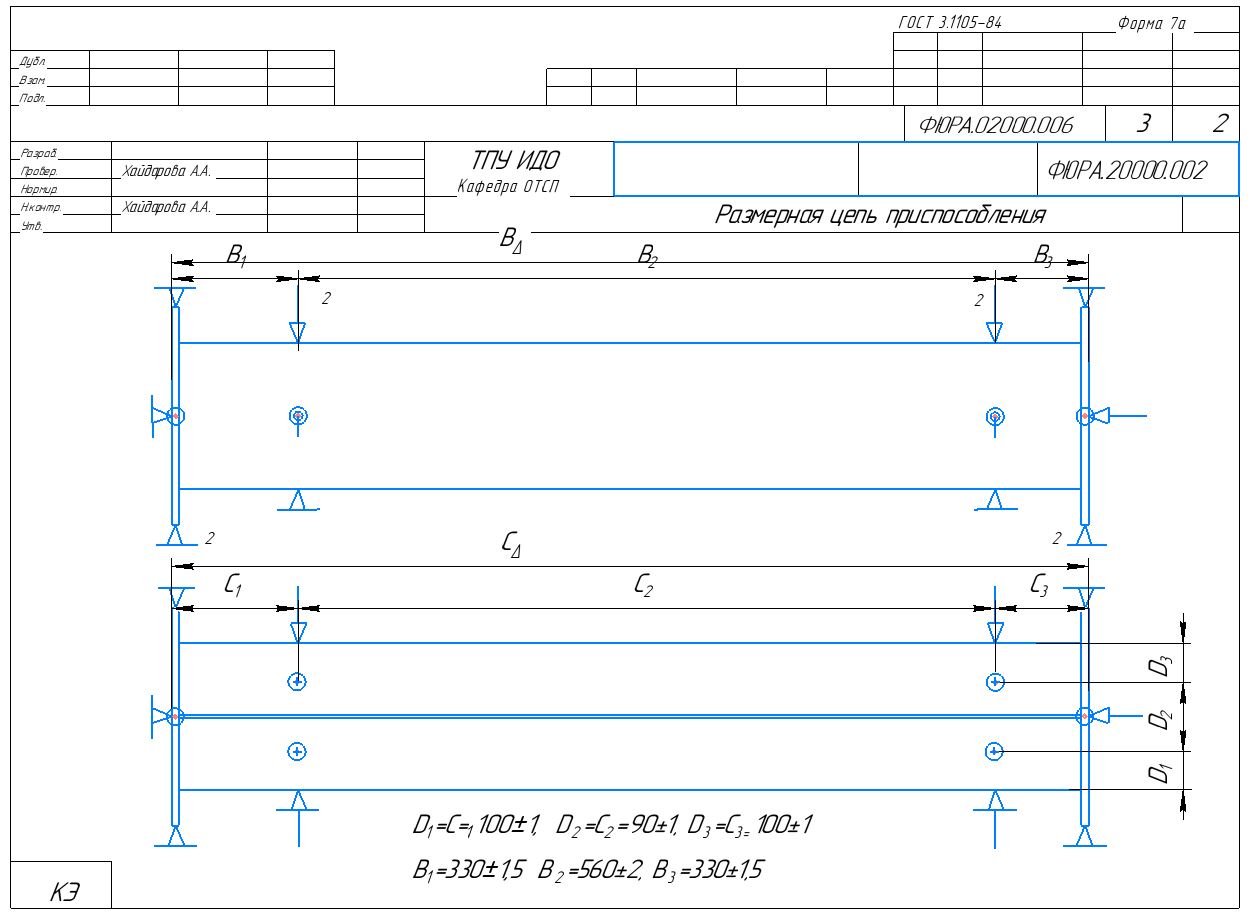

3.2 Размерные цепи разрабатываемого приспособления 11

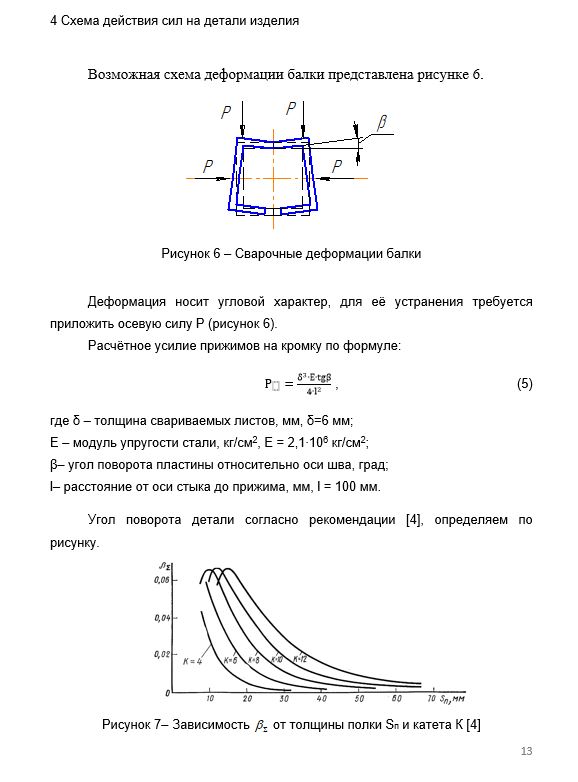

4 Схема действия сил на детали изделия 13
5 Выбор зажимного устройства 14
6 Разработка принципиальной схемы приспособления 16

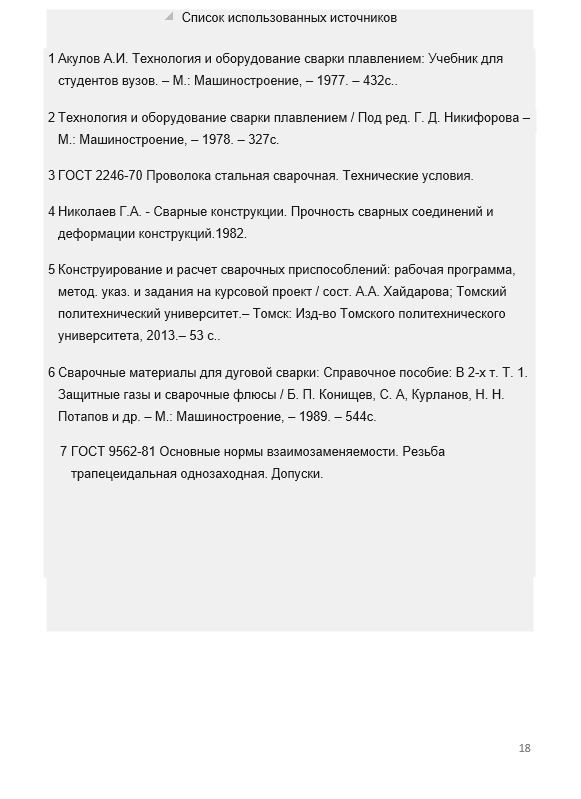

Список использованных источников 18

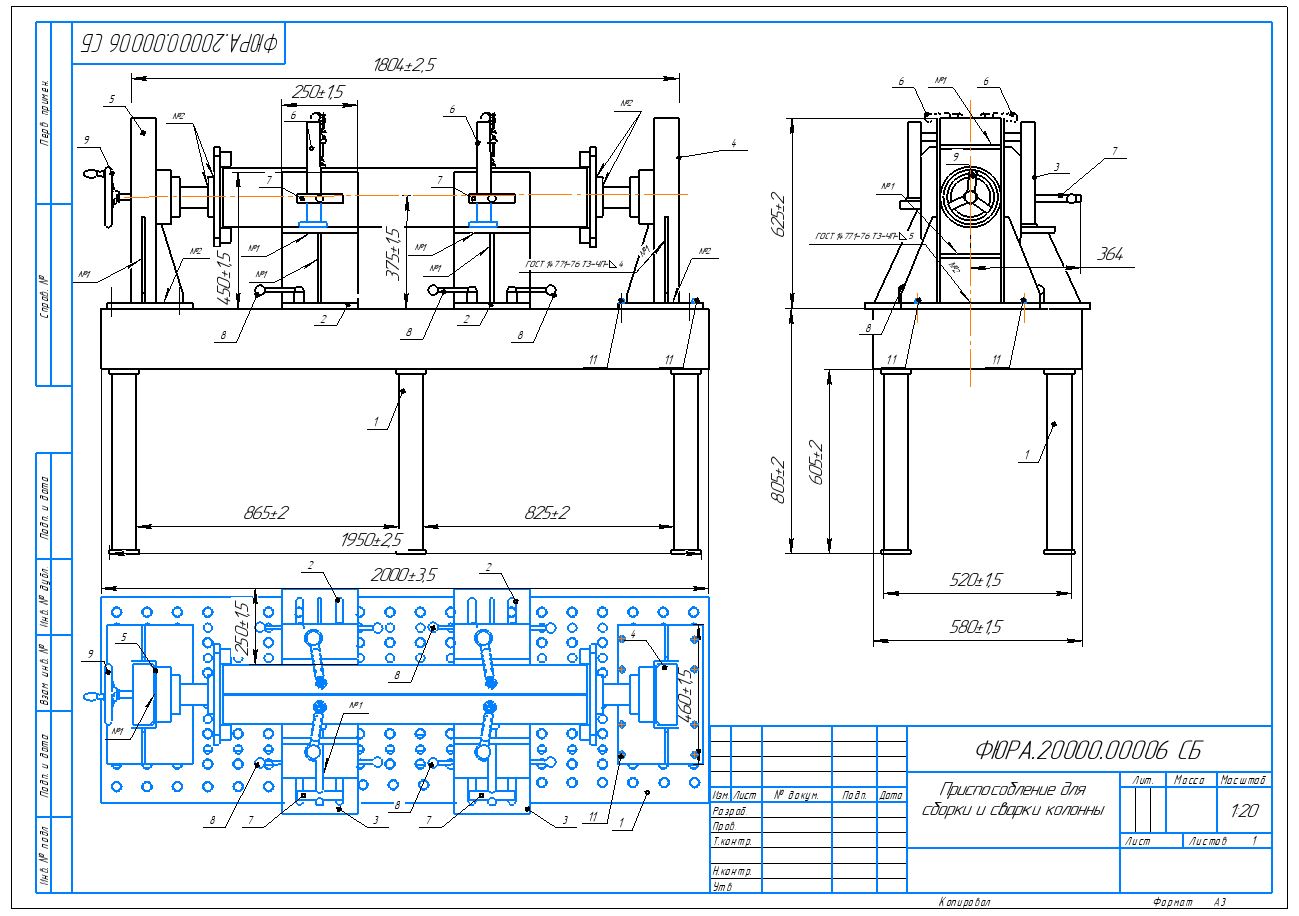

Чертежи
Пояснительная записка

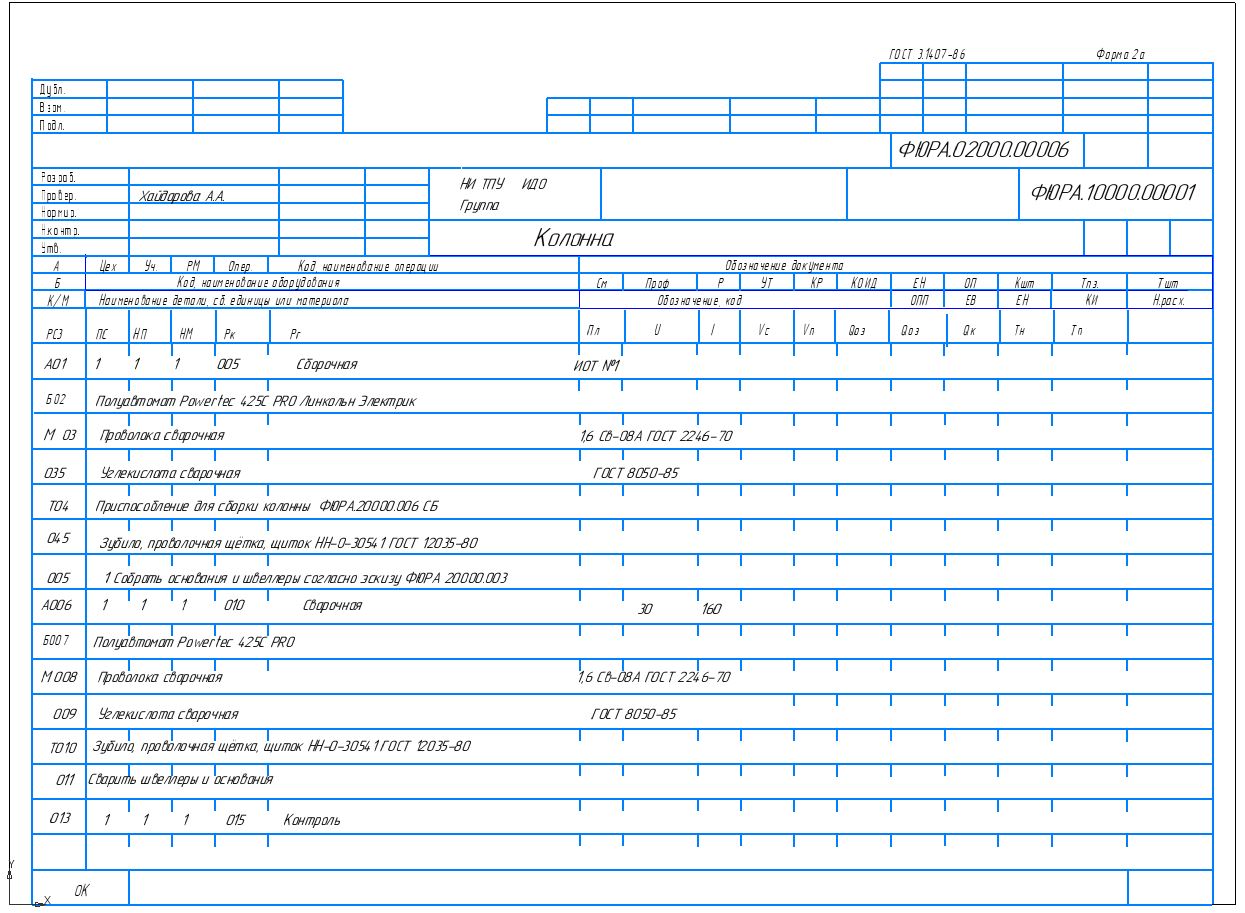

Комплект технологической документации
