Приспособление для сборки и сварки балки
Задание на курсовое проектирование
Балка согласно ТЗ состоит из следующих компонентов:
— нижний пояс 1 шт;
— стенка 2 шт;
— ребро жесткости 4 шт.
В качестве материала конструкции по условиям ТЗ (ГОСТ 1050-88) выбираем сталь 10.
Материал: 10
Количество страниц — 29. Редактор Microsoft Word 2016. Чертежи в KOMPAS-3D v18.1
1000руб.
Введение 3
1 Общая часть 4

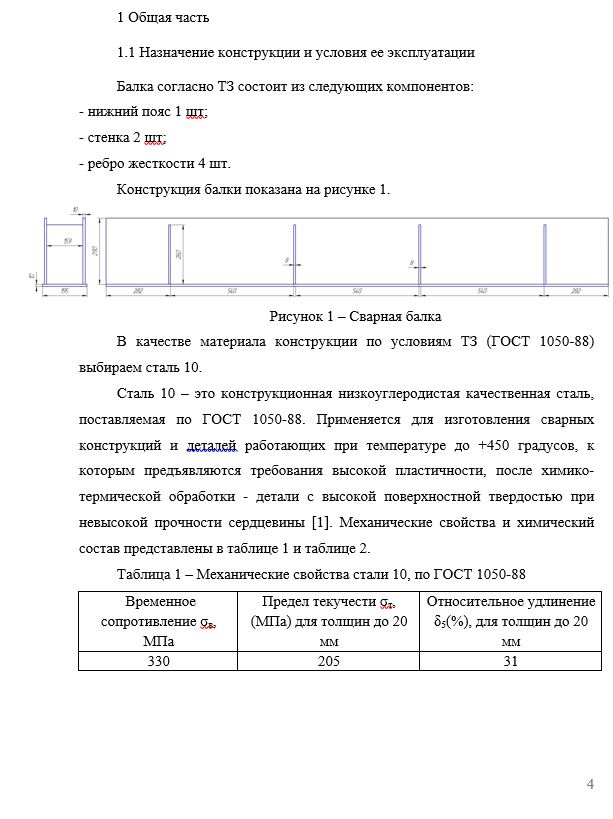

1.1 Назначение конструкции и условия ее эксплуатации 4
1.2 Технологический процесс сборки конструкции 5
1.2.1 Заготовительные операции 5
1.2.2 Сборка металла под сварку (предварительные операции) 5

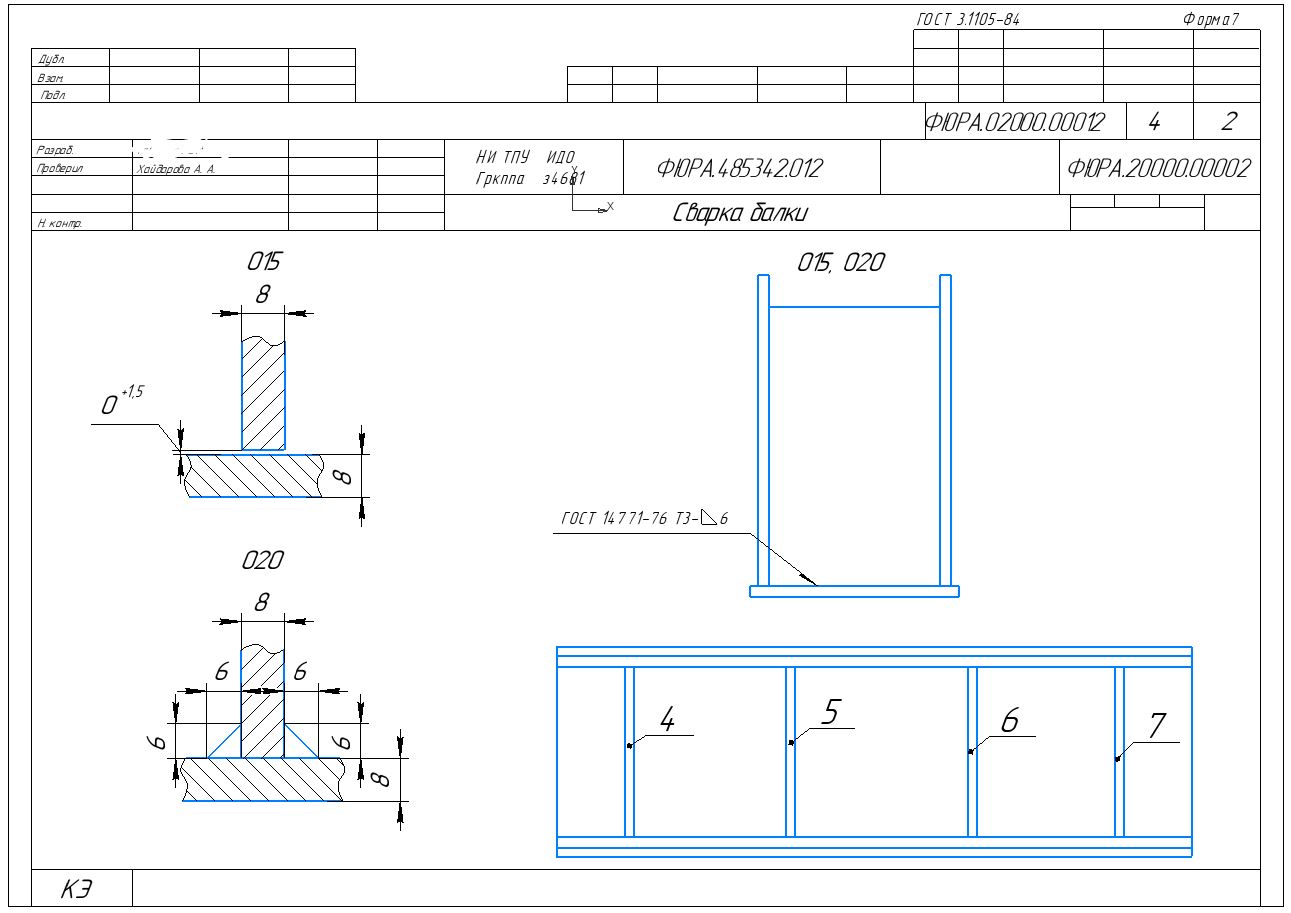

1.2.3 Сварка балки 6
1.2.4 Последовательность выполнения операций 9

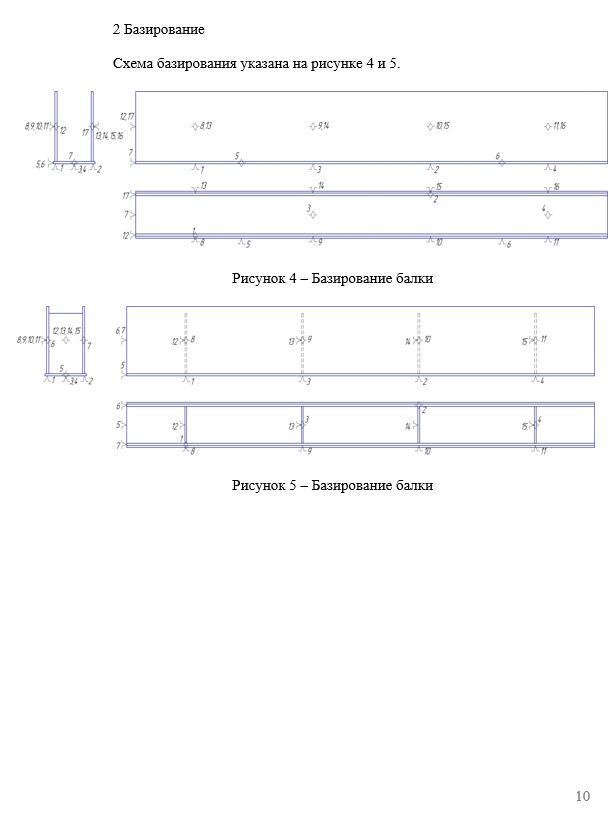

2 Базирование 10

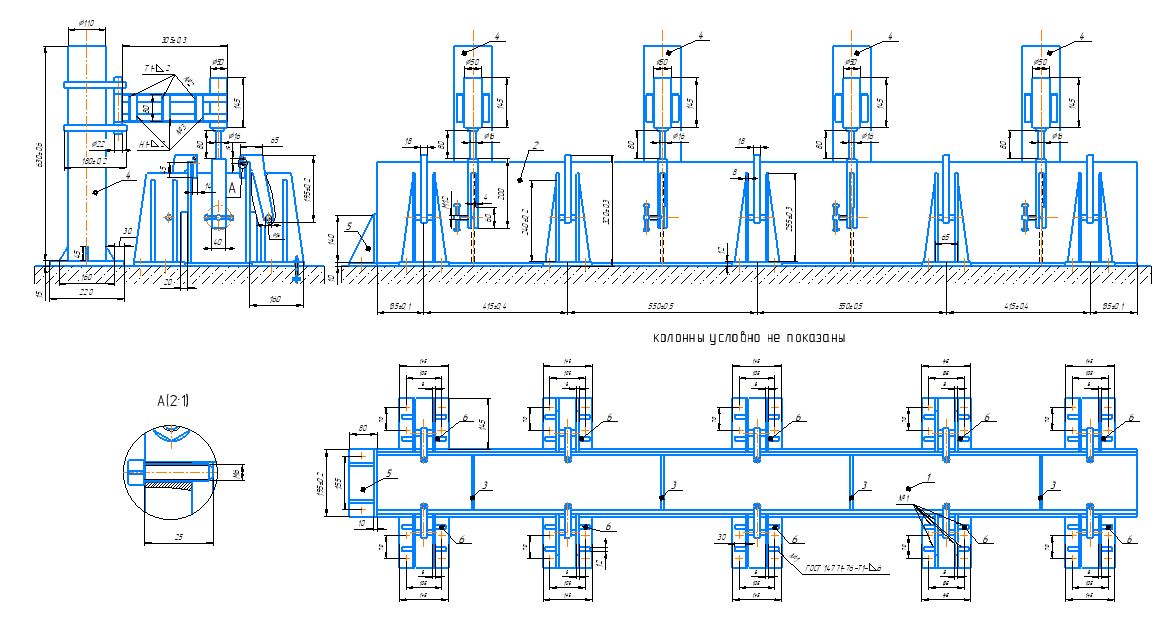

3 Разработка принципиальной схемы приспособления 11

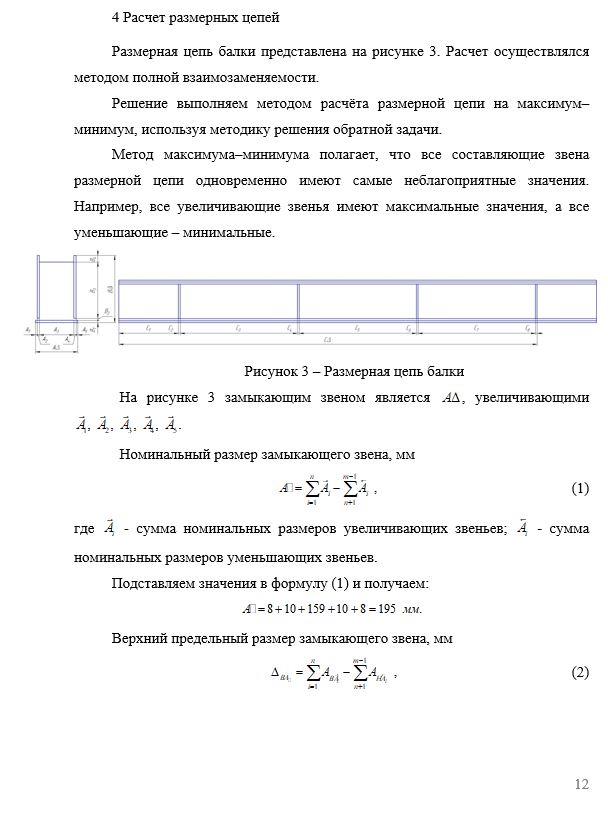

4 Расчет размерных цепей 12
4 Схема действия сил на детали изделия 17

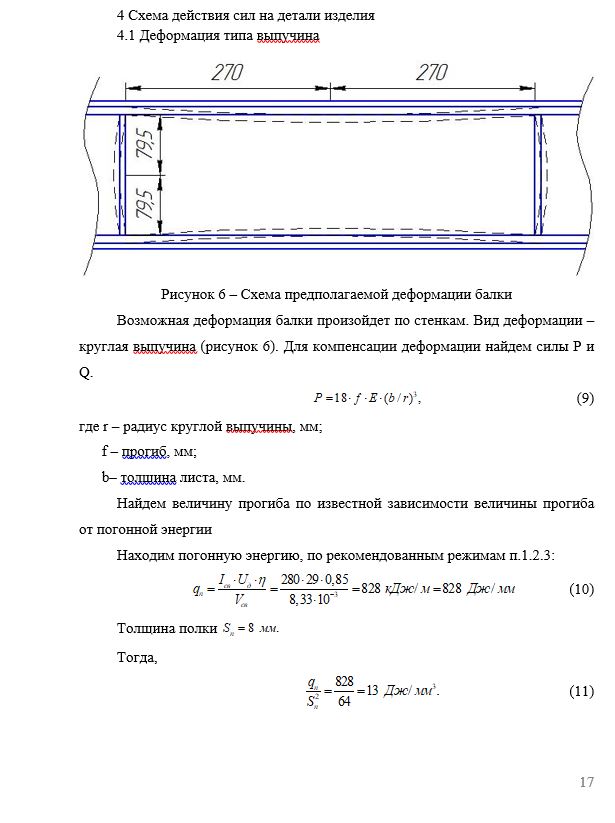

4.1 Деформация типа выпучина 17
4.2 Расчет усилия прижатия длинных балок при продольной деформации 20
4.3 Расчет усилия прижатия для обеспечения неподвижности изделия 21
5 Выбор зажимного устройства 22
6 Прочность и износостойкость нагруженных и движущихся элементов приспособления 26
Заключение 27
Список использованной литературы 28
Чертежи
Пояснительная записка

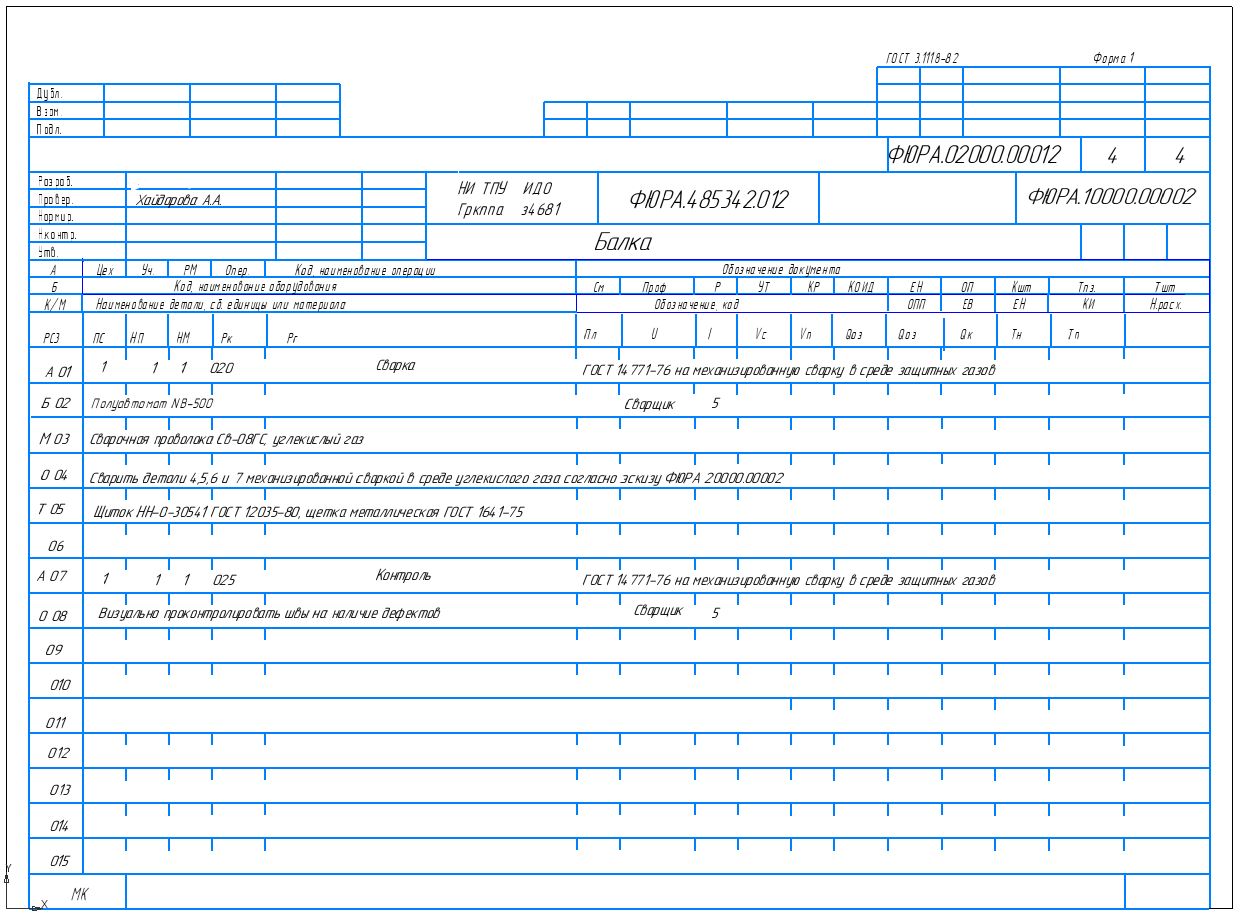

Комплект технологической документации
