Приспособление для сборки и автоматической сварки колонны

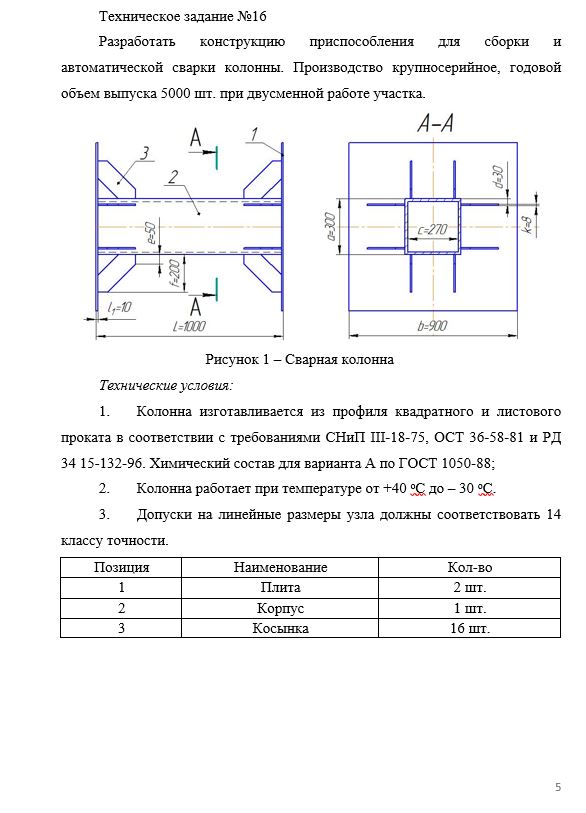

Задание на курсовое проектирование
Разработать конструкцию приспособления для сборки и автоматической сварки колонны. Производство крупносерийное, годовой объем выпуска 5000 шт. при двусменной работе участка.
Технические условия:
1. Колонна изготавливается из профиля квадратного и листового проката в соответствии с требованиями СНиП III-18-75, ОСТ 36-58-81 и РД 34 15-132-96. Химический состав для варианта А по ГОСТ 1050-88;
2. Колонна работает при температуре от +40 оС до – 30 оС.
3. Допуски на линейные размеры узла должны соответствовать 14 классу точности.
Материал: Сталь 20
Количество страниц — 26. Редактор Microsoft Word 2016. Чертежи в KOMPAS-3D v18.1
1000руб.
Введение 3
1 Анализ сварной конструкции 6
1.1 Назначение сварной конструкции и условия ее эксплуатации 6
1.2 Обзор существующих методов сборки и сварки подобных конструкций 6
1.3 Технологический процесс изготовления конструкции 7

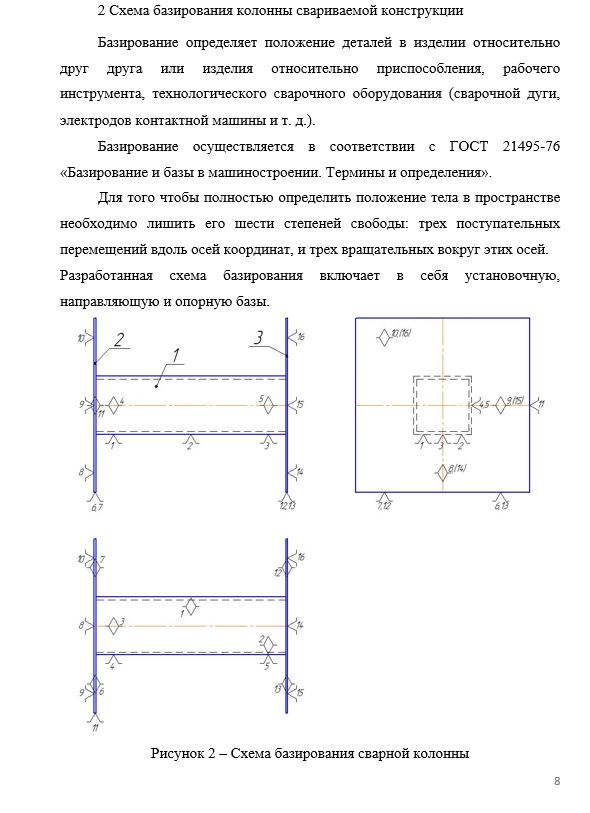

2 Схема базирования колонны свариваемой конструкции 8
3 Принципиальная схема приспособления 11

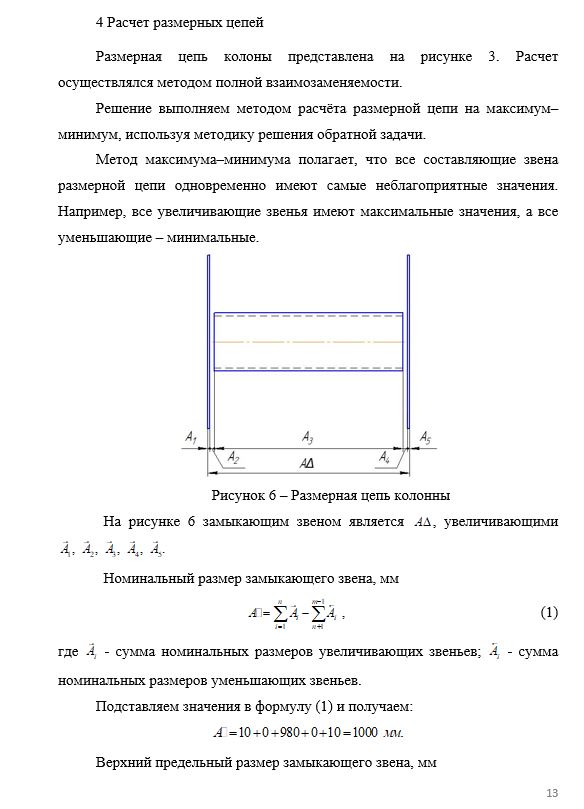

4 Расчет размерных цепей 13

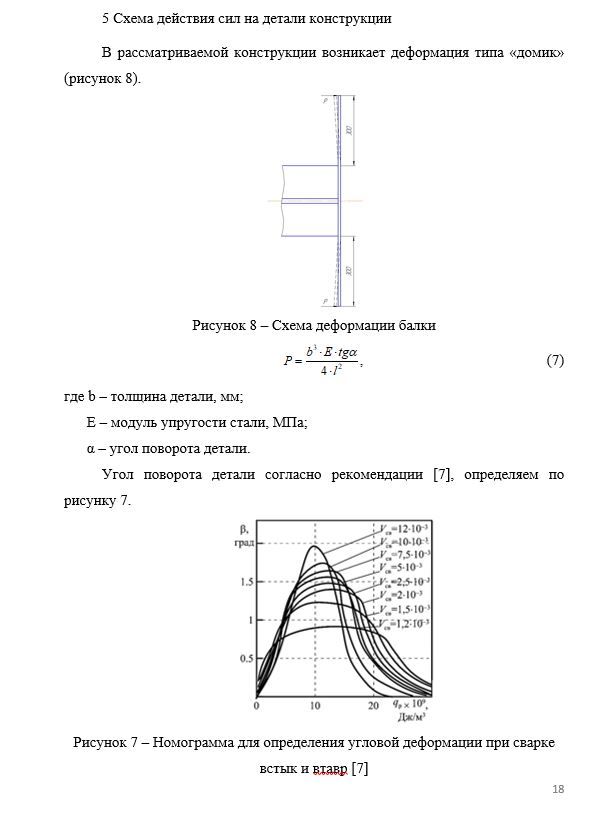

5 Схема действия сил на детали конструкции 18
6 Выбор зажимного устройства 20

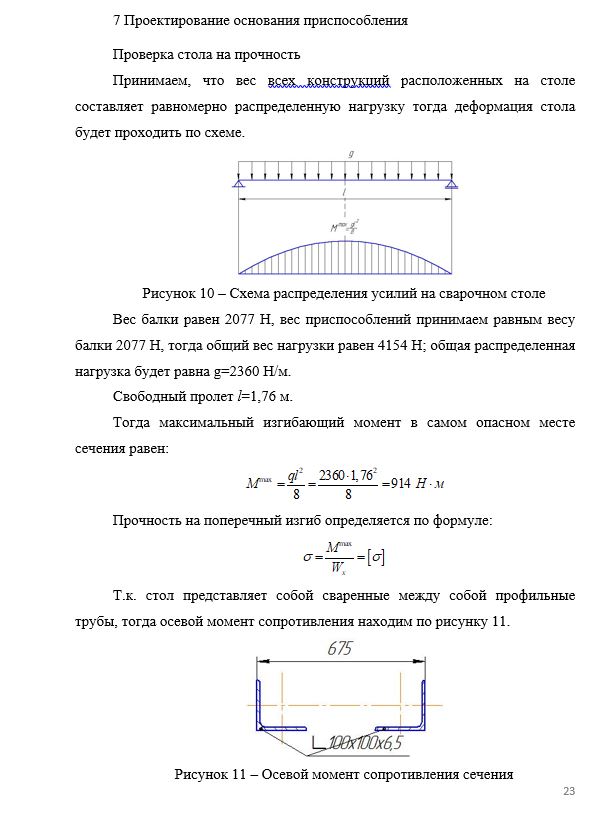

7 Проектирование основания приспособления 23
Заключение 25

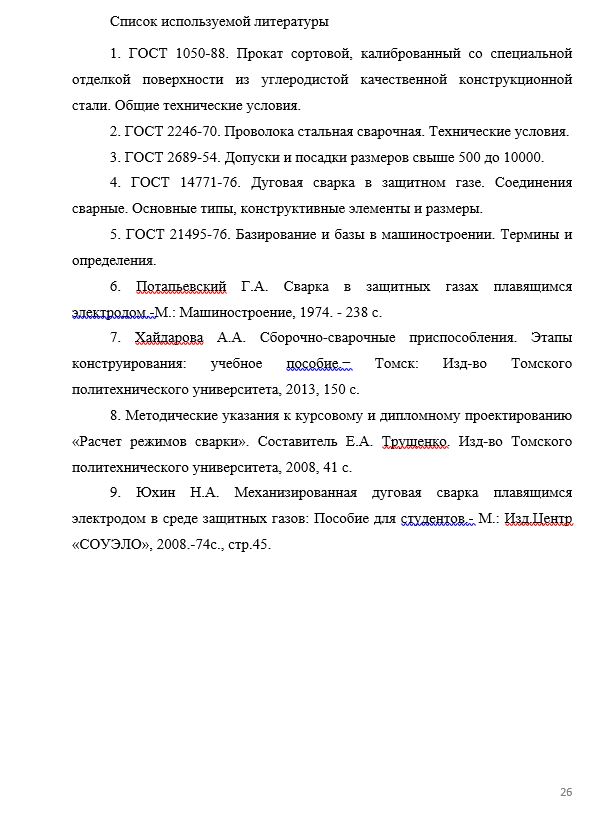

Список используемой литературы 26

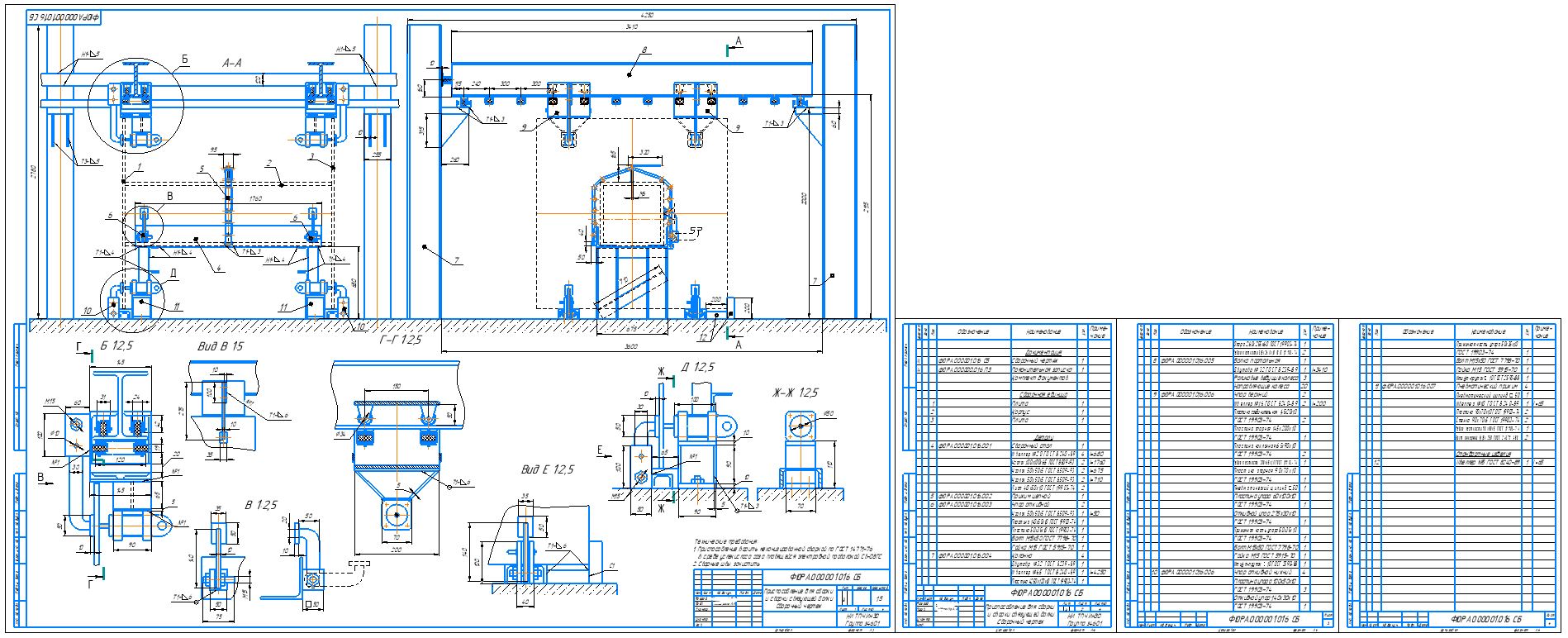

Чертежи
Пояснительная записка

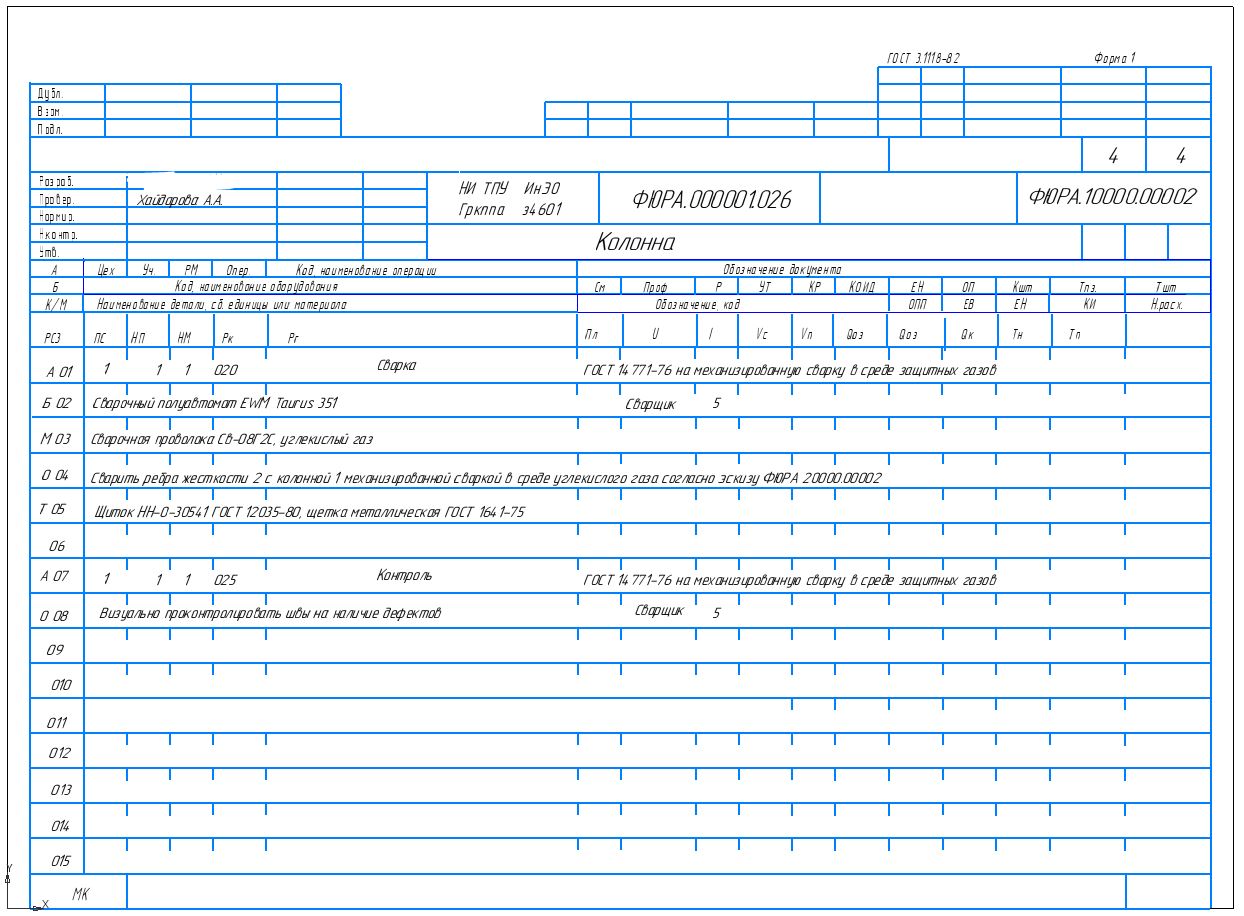

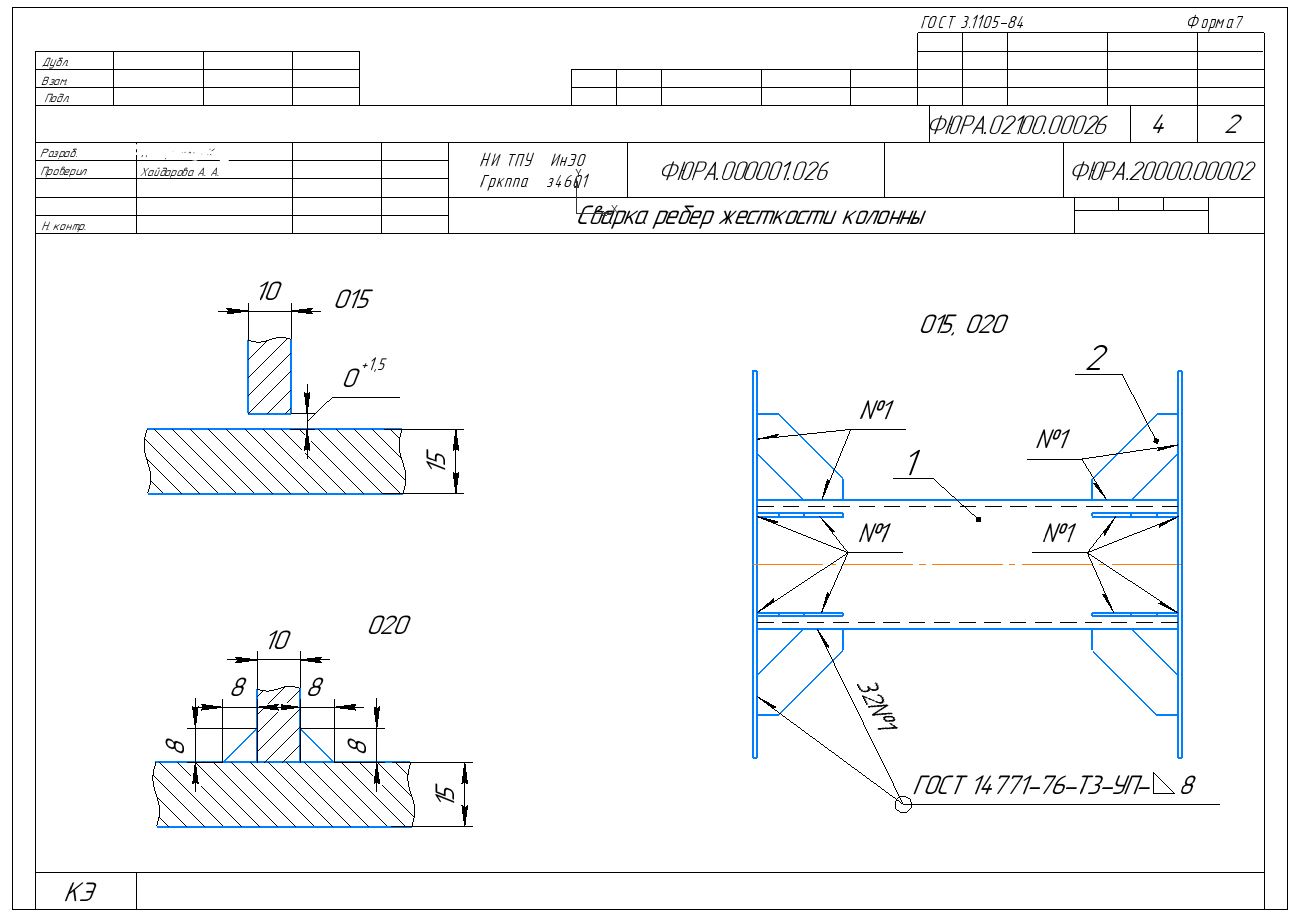

Комплект технологической документации
