Приспособление для сборки и автоматической сварки колонны
Задание на курсовое проектирование
Целью данной работы является разработка конструкции приспособления для сборки и автоматической сварки колонны, которая позволит изготавливать надёжные сварные конструкции требуемой точности.
Колонна состоит из трех основных частей: стержня, являющегося основным несущим элементом колонны; оголовка, служащего опорой для вышележащих конструкций и закрепления их на колонне; базы, распределяющей сосредоточенную нагрузку от колонны по поверхности фундамента, обеспечивающей прикрепление с помощью анкерных болтов или сварки. В качестве оголовка и базы необходимо использовать листовой прокат в соответствии с требованиями СНиП III-18-75, ОСТ 36-58-81 и РД 34 15-132-96. Стержень имеет квадратное сечение, состоящий из двух швеллеров, поэтому выбирается швеллер по ГОСТ 8278-83 «Швеллеры стальные гнутые равнополочные. Сортамент».
Материал: Сталь 20
Количество страниц — 24. Редактор Microsoft Word 2016. Чертежи в KOMPAS-3D v18.1
1000руб.
ВВЕДЕНИЕ
1. АНАЛИЗ СВАРНОЙ КОНСТРУКЦИИ 3
2. ОБЩАЯ ЧАСТЬ 5
2.1. Назначение свариваемой конструкции и условия её эксплуатации 5
2.2. Обзор существующих методов сборки и сварки подобных конструкций 6
3. ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ИЗГОТОВЛЕНИЯ КОНСТРУКЦИИ 8
4. СХЕМА БАЗИРОВАНИЯ СВАРИВАЕМОЙ КОНСТРУКЦИИ 9

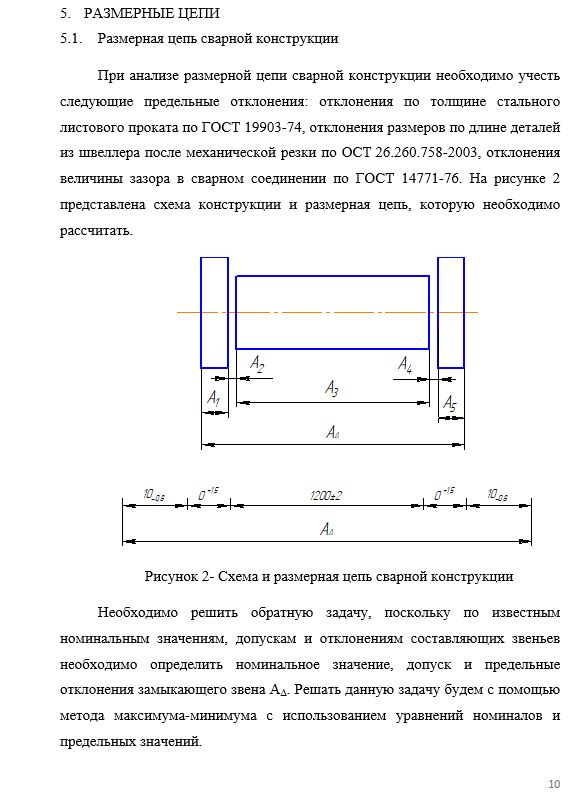

5. РАЗМЕРНЫЕ ЦЕПИ 9
5.1. Размерная цепь сварной конструкции 11
5.2. Размерные цепи разрабатываемого приспособления 12
6. СХЕМА ДЕЙСТВИЯ СИЛ НА ДЕТАЛИ КОНСТРУКЦИИ 13
6.1. Сварочные деформации 13
6.2. Расчёт требуемых усилий прижима деталей 14
7. ПРИНЦИПИАЛЬНАЯ СХЕМА ПРИСПОСОБЛЕНИЯ 18
8. ВЫБОР ЗАЖИМНЫХ УСТРОЙСТВ 19
9. ПРОЕКТИРОВАНИЕ ОСНОВАНИЯ ПРИСПОСОБЛЕНИЯ 20
ЗАКЛЮЧЕНИЕ 22
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ 23
ПРИЛОЖЕНИЯ 24
Чертежи
Пояснительная записка
Комплект технологической документации
