Ферма полигональная с восходящим типом решетки с одноярусными шпренгелями
Тип фермы — полигональная
Тип решетки — восходящая
Тип кровли — холодная прогонная
Размеры здания — 60х36х20
Место строительства — Алупка (1й снеговой район)
Прокат поясов — неравнополочный уголок
Прокат решетки — равнополочный уголок
Состав архива:
Чертеж 1 — Диаграммы Максвелла-Кремоны
Чертеж 2 — Узлы фермы

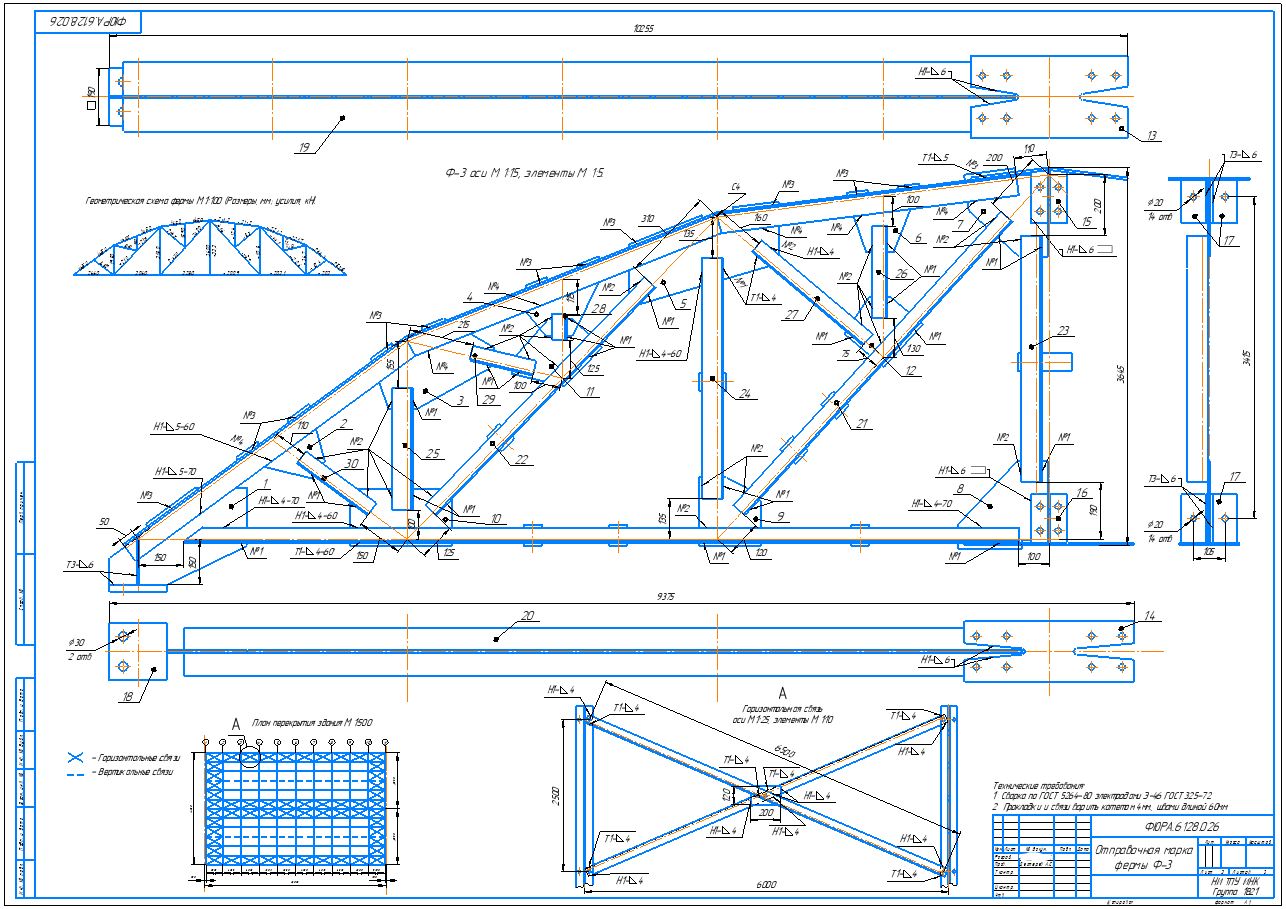

Чертеж 3 — Отправочная марка Ф-3
Чертежи сделаны в КОМПАС-3D V18.1, пояснительная записка Microsoft Word 2016 с редактором формул MathType 6
4000руб.
Введение 4
1 Определение генеральных размеров 5
2 Элементы кровельного покрытия 6
3 Расчет элементов прогонной кровли 7
3 Определение нагрузок, действующих на ферму 11
4 Определение узловых нагрузок, действующих на ферму 12
4.1 Определение узловых нагрузок от постоянной нагрузки 12
4.2 Определение узловых нагрузок от симметрично расположенного снега 12
4.3 Определение узловых нагрузок от несимметрично расположенного снега 13
5 Определение опорных реакций 14
5.1 Определение опорных реакций от постоянной нагрузки 14
5.2 Определение опорных реакций от симметрично расположенного снега 14
5.3 Определение опорных реакций от несимметрично расположенного снега 14
5.4 Определение опорных реакций от действия единичной нагрузки 14
6 Определение расчетных усилий в стержнях фермы 15
6.1 Линии влияния 16
8 Подбор сечений стержней фермы 18
9 Расчет и проектирование узлов фермы 22
9.1 Расчет опорной плиты 22
9.2 Расчет швов 23
9 Соединительные прокладки 28
10 Расчет связей по покрытию 30
11 Проверочный расчет стропильной фермы 32
11.1 Проверка фермы на жесткость 32
11.2 Определение конструктивного коэффициента 33
Заключение 35
Приложение 36
Чертежи
Пояснительная записка
