Ферма параллельная с нисходящим типом решетки
Тип фермы — параллельная
Тип решетки — нисходящая
Тип кровли — теплая беспрогонная
Размеры здания — 60х18х20
Место строительства — Красноярск (4й снеговой район)
Прокат поясов — равнополочный уголок
Прокат решетки — труба
Состав архива:
Чертеж 1 — Диаграммы Максвелла-Кремоны
Чертеж 2 — Узлы фермы

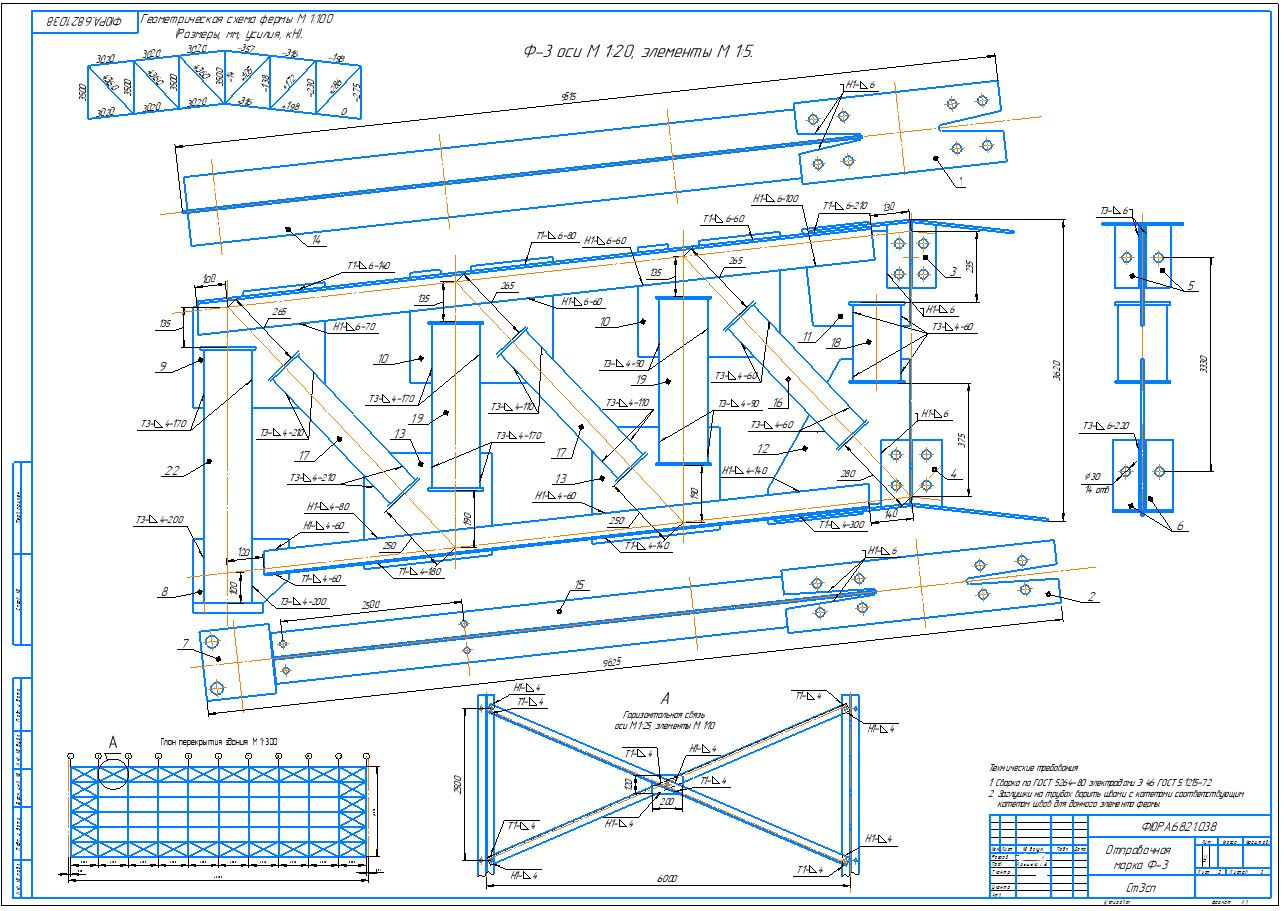

Чертеж 3 — Отправочная марка Ф-3
Чертежи сделаны в КОМПАС-3D V18.1, пояснительная записка Microsoft Word 2016 с редактором формул MathType 6
4000руб.
Введение 5
1 Определение генеральных размеров 6
2 Элементы кровельного покрытия 7
3 Определение нагрузок, действующих на ферму 8
4 Определение узловых нагрузок, действующих на ферму 9
4.1 Определение узловых нагрузок от постоянной нагрузки 9
4.2 Определение узловых нагрузок от симметрично расположенного снега 9
4.3 Определение узловых нагрузок от несимметрично расположенного снега 10
5 Определение опорных реакций 11
5.1 Определение опорных реакций от постоянной нагрузки 11
5.2 Определение опорных реакций от симметрично расположенного снега 11
5.3 Определение опорных реакций от несимметрично расположенного снега 11
5.4 Определение опорных реакций от действия единичной нагрузки 11
6 Определение расчетных усилий в стержнях фермы 12
7 Подбор сечений стержней фермы 13
8 Расчет и проектирование узлов фермы 17
8.1 Расчет опорной плиты 17
8.2 Расчет швов 19
9 Соединительные прокладки 22
10 Расчет связей по покрытию 23
11 Проверочный расчет стропильной фермы 25
11.1 Проверка фермы на жесткость 25
11.2 Определение конструктивного коэффициента 26
Заключение 28
Список использованных источников 29
Чертежи
Пояснительная записка
