Технология сборки и сварки пароохладителя

Выпускная квалификационная работа 85 с., 7 рис., 31 табл., 40 источников литературы, 12 листов демонстрационного материала (слайдов).
Ключевые слова: пароохладитель, приспособление для сварки, механизация, ручная дуговая сварка, механизированная сварка в смеси защитных газов.
Предметом исследования является технология электродуговой сварки корпуса пароохладителя диаметром 433 мм и толщиной стенки 16 мм.
Объектом исследования является процесс электродуговой сварки корпуса пароохладителя.
Цель работы — разработать и усовершенствовать технологию сборки и сварки корпуса пароохладителя.
В процессе работы проводилась разработка и усовершенствование технологического процесса сборки и сварки корпуса пароохладителя.
В результате исследования и сравнения приемлемых способов сварки была произведена замена ручной дуговой сварки покрытыми электродами на механизированную плавящимся электродом в смеси защитных газов (Ar+CO2). Достигнутые технико- экономические показатели снизили себестоимость изделия. Разработано приспособление для сборки и сварки корпуса пароохладителя.

5000руб.

Введение 9
1 Литературный обзор 10

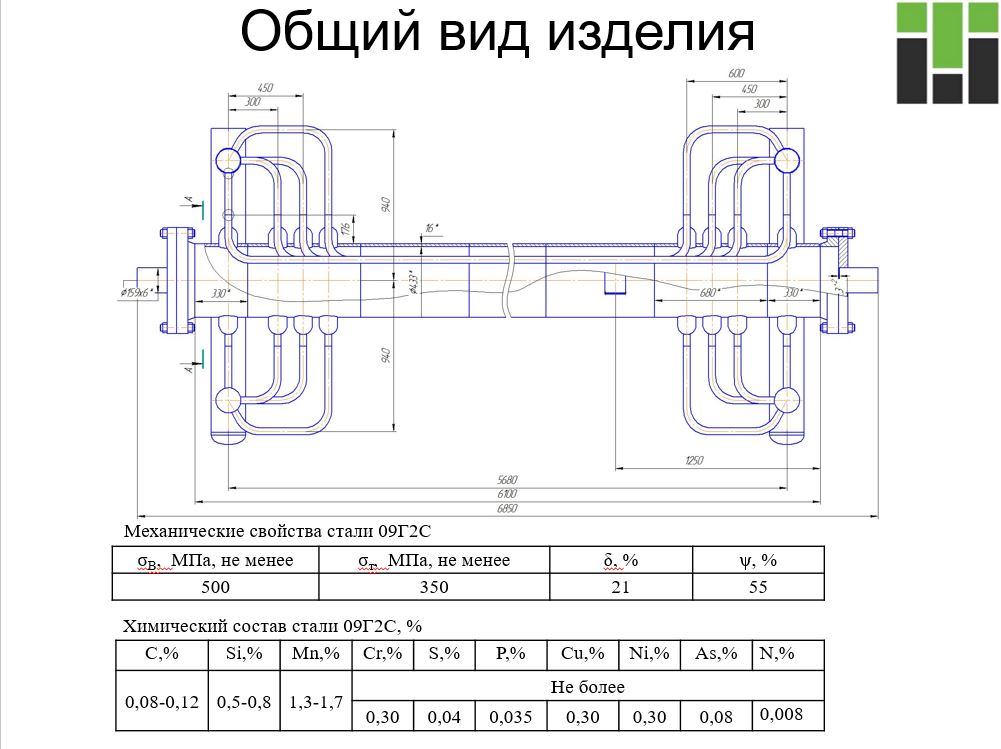

1.1 Описание изделия 10
1.2 Материал конструкции 10
1.3 Технологическая свариваемость материала 11
1.4 Анализ существующих способов сварки 13
1.4.1 Ручная дуговая сварка покрытыми электродами 13
1.4.2 Механизированная сварка в среде защитных газов 14
2 Конструкторская часть 18
2.1 Сварочные материалы, используемые для ручной дугой сварки покрытыми электродами на объектах ОАО «Алтайвагон» 18

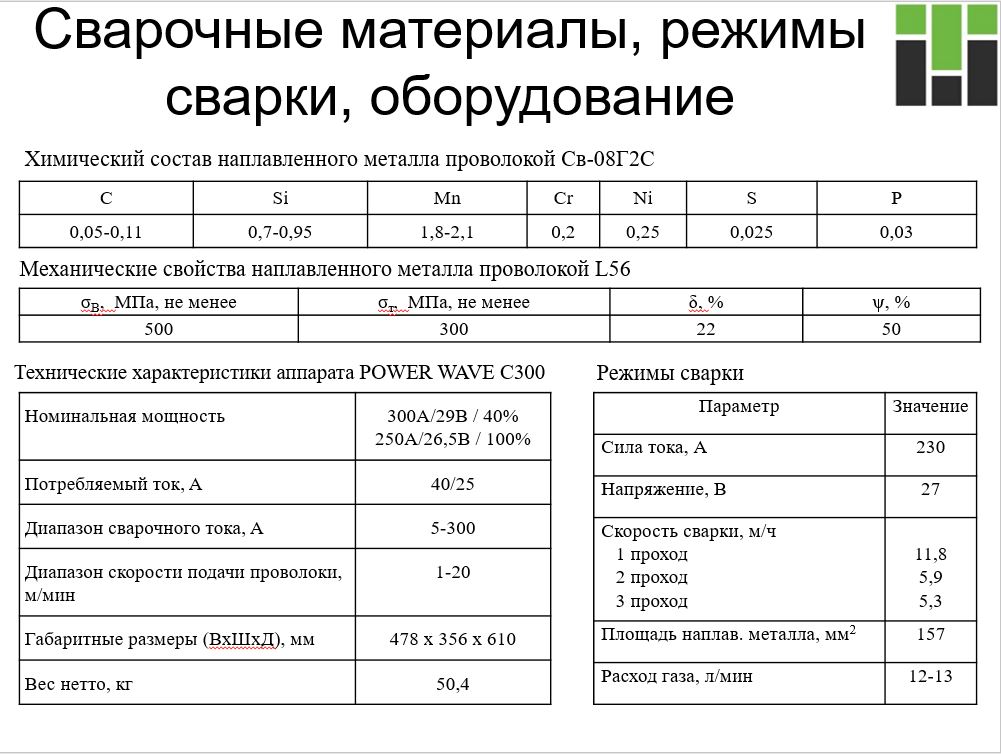

2.2 Выбор материалов для механизированной сварки 19
2.3 Расчёт режимов ручной дуговой сварки покрытыми электродами 20
2.4 Расчёт режимов и размеров шва сварки в защитном газе плавящимся электродом 23
2.5 Выбор оборудования для ручной дуговой сварки покрытыми электродами 26
2.6 Выбор оборудования для механизированной сварки в среде защитных газов 28
3 Разработка технологии изготовления сварной конструкции 30
3.1 Заготовительные операции 30
3.2 Разработка технологии сборки и сварки 34
3.3 Сварочные напряжения и деформации и меры борьбы с ними 37
3.4 Технический контроль качества и исправление брака 38
3.5 Нормирование технологического процесса 40
3.6 Оценка технологичности конструкции 45
4 Конструкторская часть 47
4.1 Общая характеристика механического оборудования 47

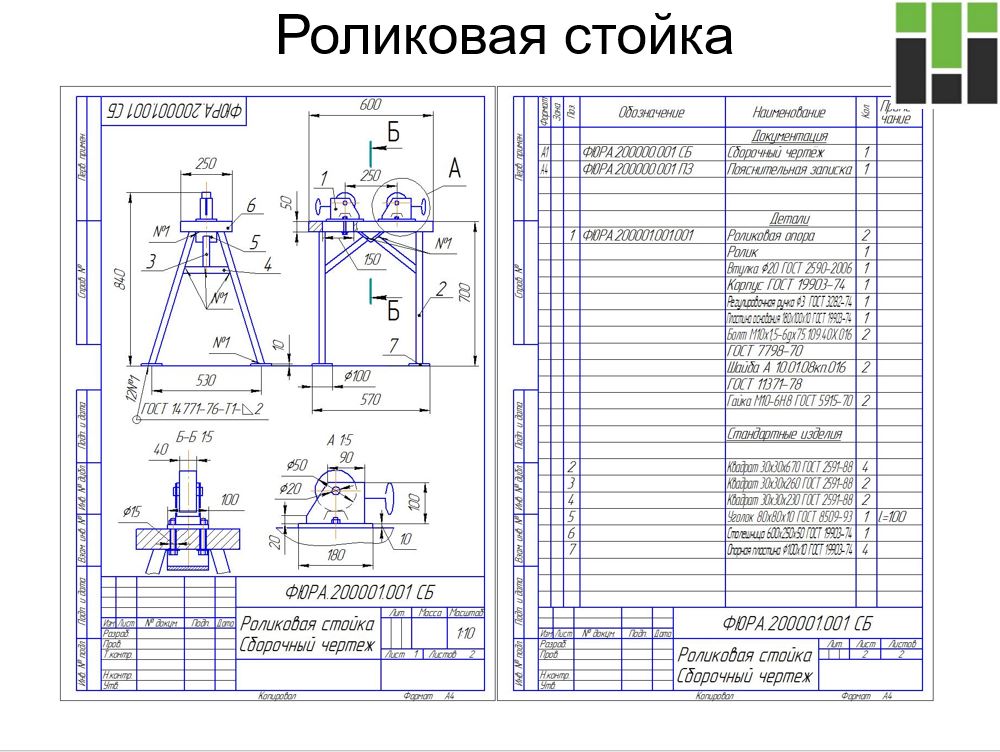

4.2 Проектирование специального оборудования 47
5 Финансовый менеджмент, ресурсоэффективность и ресурсосбережение 48
5.1 Расчёт необходимого количества оборудования, энергии и материалов 48
5.2 Расчет количества основных рабочих 50

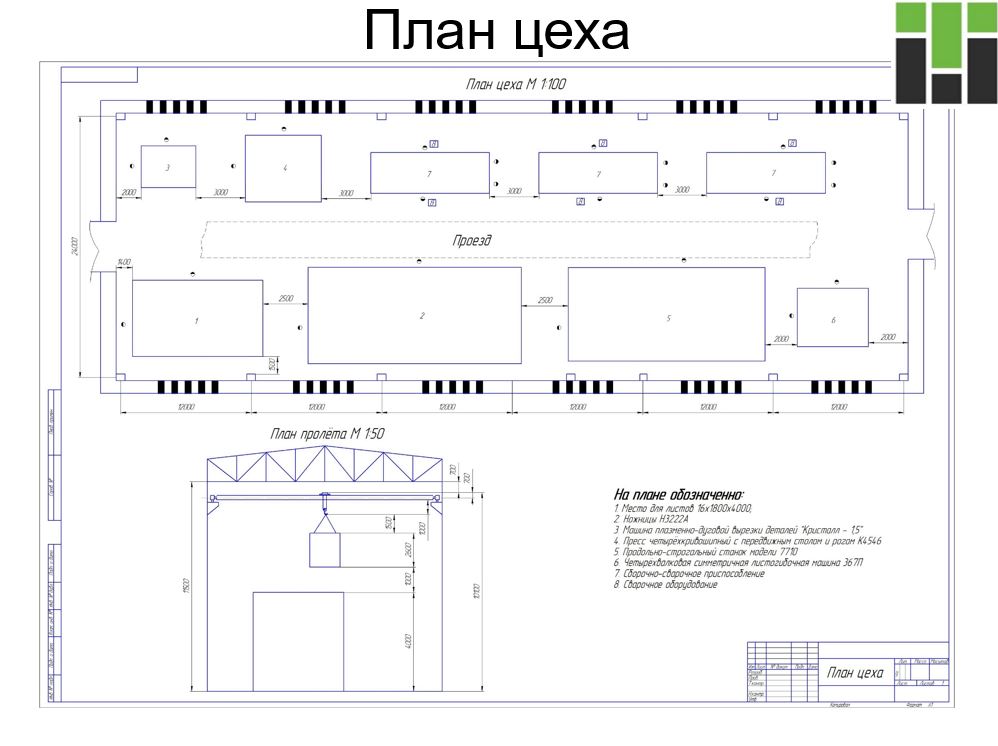

5.3 Проектирование участка 51

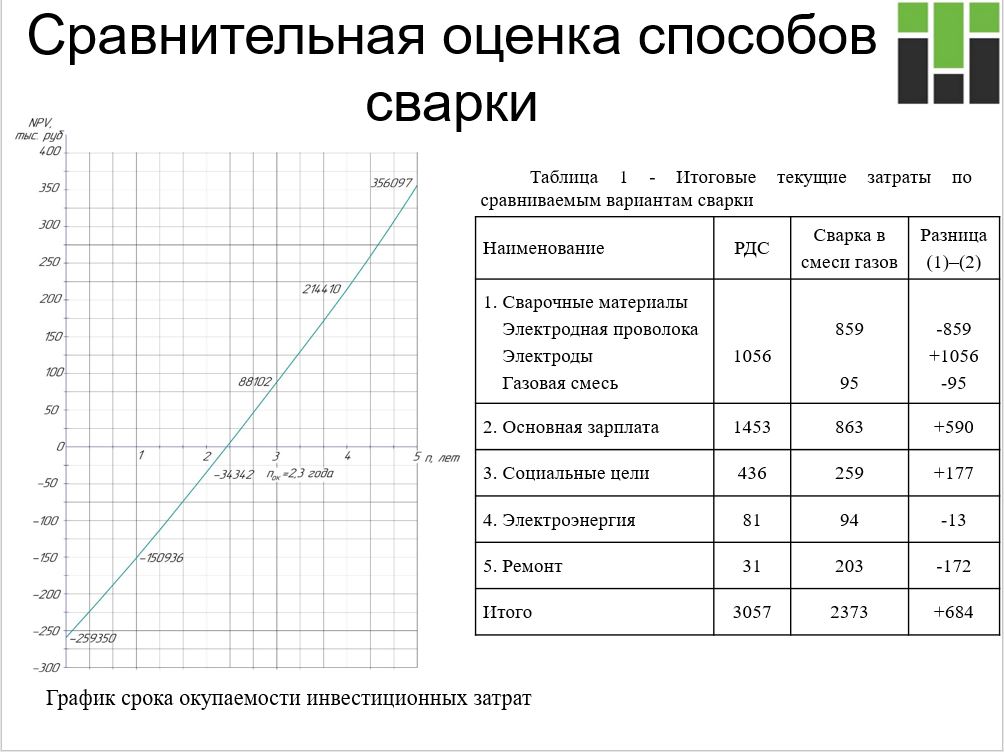

5.4 Экономическая оценка сравниваемых способов сварки 53
5.5 Экономическая оценка эффективности инвестиций 58
6 Социальная ответственность 64
6.1 Анализ возможных вредных факторов 64
6.2 Производственный микроклимат 65
6.3 Состояние воздушной среды 67
6.4 Освещение 69
6.5 Вибрации и шумы 70
6.6 Электробезопасность 72
6.7 Расчет защитного заземления 73
6.8 Взрывопожарная безопасность 76
6.9 Охрана окружающей среды 77
6.10 Чрезвычайные ситуации 78
Заключение 82
Список используемых источников 83

Чертежи

Пояснительная записка

Презентация

Доклад
